Расчёт крепежа для плоской кровли

Расчёт крепежа для плоской кровли определяет устойчивость к ветровому отрыву. Учитывают ветровой район, высоту и конфигурацию здания. Разбираем методику по СП 20.13330 и СП 17.13330.

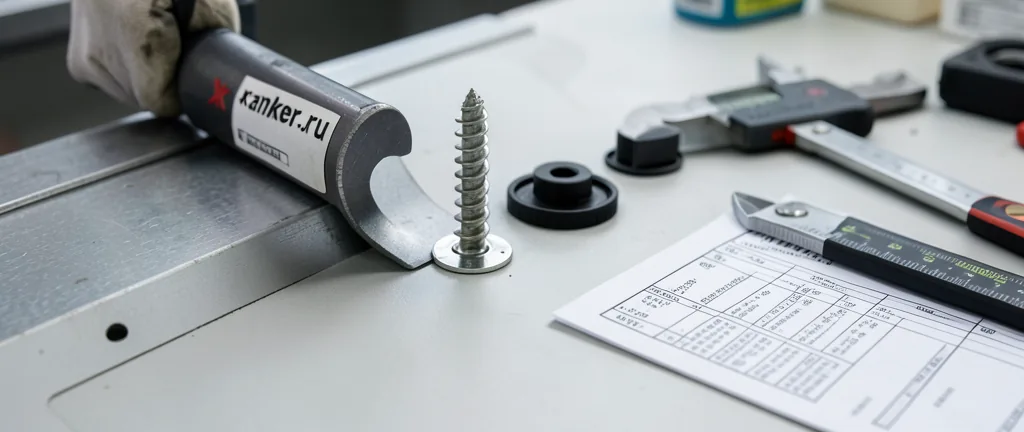

Исходные данные расчёта

Расчёт начинают с определения ветрового давления для региона и высоты здания, аэродинамических коэффициентов и зон кровли. Учитывают тип покрытия и несущую способность крепежа. Эти данные формируют базу расчёта.

Ошибка в исходных данных обесценивает расчёт.

Методика

Вычисляют отрывающее усилие на площадь кровли, распределяют его между крепежами с учётом их несущей способности и определяют плотность раскладки по зонам. В углах и на краях плотность выше. Результат — схема раскладки и потребность в крепеже.

Расчёт выполняет проектировщик.

Итог и применение

По результатам расчёта формируют схему крепления и спецификацию крепежа. Недооценка ветровой нагрузки приводит к отрыву кровли, завышение — к неоправданным затратам и мостикам холода. Расчёт фиксируется в проектной документации.

Для ответственных кровель расчёт обязателен.

Ключевые выводы

• Основной запрос «расчет крепежа кровли» решается подбором крепежа по основанию, нагрузке и условиям среды, а не по цене.
• Ключевой фактор раздела «Исходные данные расчёта» — корректные исходные данные и сверка с технической картой (ETA).
• Раздел «Методика» определяет допустимость решения: проверяются краевые расстояния, глубина и момент затяжки.
• На этапе «Итог и применение» контролируются качество монтажа и соответствие проекту; для ответственных узлов — испытания.
• Технические характеристики, покрытия и допуски подтверждаются документацией производителя и нормативами.

Нормативные требования

Ниже приведены ключевые документы, которыми следует руководствоваться при проектировании и монтаже. Применение конкретных пунктов согласовывают с проектом и технической документацией производителя.

Чек-лист инженера

1. Собрать кровельный пирог в проектной последовательности.
2. Подобрать крепёж под несущее основание.
3. Рассчитать плотность крепежа по зонам.
4. Установить крепёж с нормируемым моментом.
5. Уложить и закрепить мембрану.
6. Проверить герметичность примыканий.
7. Проверить соответствие требованиям по теме «расчет крепежа кровли».

Пример из практики

Часто задаваемые вопросы
