641 ₽

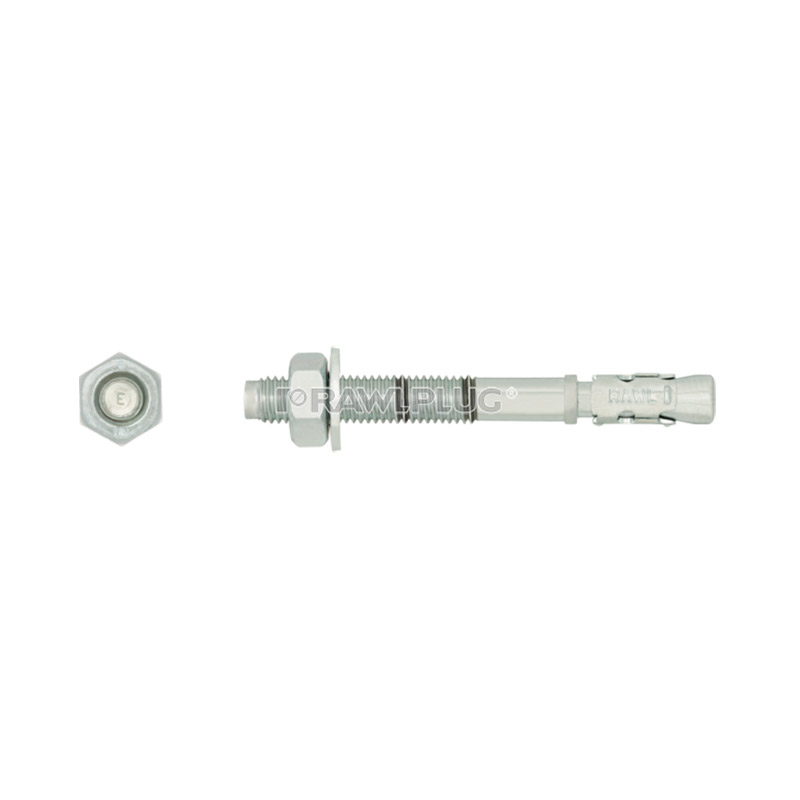

Клиновой R-XPT-20160/20 производства Rawlplug. Клиновой (распорный) анкер для анкеровки в бетон. При затяжке конусный клин расклинивает гильзу, которая распирается в стенке отверстия и передаёт нагрузку на основание. Основание: бетон без трещин. Применяется для: исполнения с покрытием для наружных и влажных условий. Основные размеры: диаметр, мм 20, длина, мм 160.
- Описание
- Технические характеристики
- Отзывы (0)
- Документация для R-XPT-20160/20
Описание
Назначение изделия
R-XPT-20160/20 — клиновой анкер производства Rawlplug. Клиновой (распорный) анкер для анкеровки в бетон. При затяжке конусный клин расклинивает гильзу, которая распирается в стенке отверстия и передаёт нагрузку на основание. Размерный ряд: Диаметр, мм — 20, Длина, мм — 160, Диаметр отверстия — 22.
Технические характеристики
| Диаметр, мм | 20 |
|---|---|
| Длина, мм | 160 |
| Диаметр отверстия | 22 |
| Макс. толщина прикрепляемого, мм | 20 |
| Вес, кг | 10.1 |
Что даёт позиция
Практические преимущества изделия:
- высокая несущая способность при простом монтаже
- сквозной монтаж через прикрепляемую деталь
- широкий диапазон типоразмеров от M6 до M24
- исполнения: электрооцинкованное, горячеоцинкованное, нержавеющая сталь A4
Сравнение с аналогами
В сравнении с аналогами: По сравнению с анкером-винтом клиновой анкер создаёт распирающие напряжения и не применяется в раскрытом бетоне. В отличие от химического анкера, он воспринимает нагрузку сразу после затяжки, но требует больших краевых расстояний и межосевых промежутков.
Инструкция по монтажу
Рекомендуемая последовательность:
- Просверлить отверстие рекомендованным диаметром на проектную глубину.
- Очистить отверстие от пыли.
- Смонтировать анкер и наживить прикрепляемую деталь.
- Затянуть с нормируемым моментом для раскрытия клина.
Часто задаваемые вопросы
В нераскрытом (без трещин) бетоне. Для раскрытого бетона используют исполнения ETA Option 1 или химические анкеры.
Горячее цинкование даёт более толстое покрытие и применяется для наружных конструкций и условий повышенной влажности.
В агрессивных и влажных средах, а также для конструкций с длительным сроком службы.
Очистка влияет на расклинивание и несущую способность; пыль снижает надёжность соединения.
Детали
| Диаметр, мм | 20 |
|---|---|
| Длина, мм | 190 |
| Размер | M20 |
| Вес, кг | 10.1 |
| Штрих код | 5906675233741 |
| Диаметр отверстия | 22 |
| Максимальная толщина прикрепляемого | |
| Максимальная толщина прикрепляемого элемента |
